01
Автоматический режим
Основной режим эксплуатации. Шкаф получает сигнал от пожарной автоматики, включает исполнительные механизмы, запускает вытяжные и приточные системы в заданной логике и контролирует корректность отработки команд.

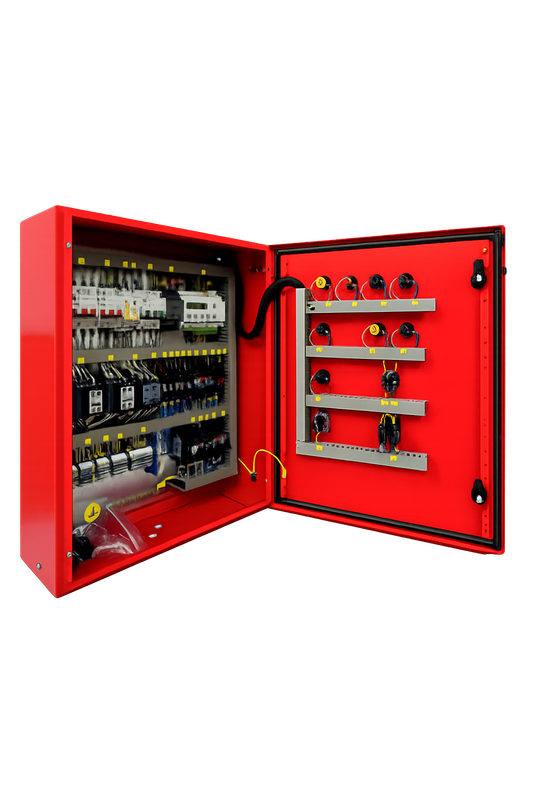

Шкафы управления системами
дымоудаления и подпора воздуха
Решения для автоматизированного управления системами дымоудаления и подпора воздуха на объектах с повышенными требованиями к безопасности. Шкафы обеспечивают надежный запуск оборудования по сигналу пожарной сигнализации, контроль цепей, защиту электродвигателей и интеграцию в общую систему пожарной автоматики.
20–30 сек настраиваемая задержка запуска вытяжных и приточных систем
Авто / Ручной основной и сервисный режимы работы
Modbus подключение к системам диспетчеризации
МГН управление нагревателями для зон маломобильных групп
Назначение
Надежная работа систем дымоудаления на объектах с массовым пребыванием людей
Системы дымоудаления и подпора воздуха применяются в торговых комплексах, бизнес-центрах, больницах, метрополитене и на других объектах, где критически важна безопасная эвакуация людей при пожаре. Шкафы управления ВТЛ обеспечивают координацию оборудования, непрерывный контроль исправности цепей и устойчивую работу исполнительных механизмов.
Функции и возможности
Что обеспечивает шкаф управления
- Автоматизированный контроль и координацию работы систем дымоудаления и подпора воздуха
- Мгновенный запуск оборудования по сигналу пожарной сигнализации
- Непрерывный мониторинг исправности оборудования и цепей
- Защиту электродвигателей от перегрузок и аварийных режимов
- Интеграцию с системами пожарной безопасности: Болид, Рубеж и др.
- Подачу теплого воздуха в зоны ожидания помощи для МГН
- Полный контроль цепей: проверка на обрыв и короткое замыкание
- Подключение автоматического и ручного режимов эксплуатации
Технические параметры
Рабочее напряжение 220 В / 380 В
Фазность 1- и 3-фазное
Контроль цепей обрыв / короткое замыкание
Мониторинг двигателей до 15 кВт и более
Опции плавный пуск / частотное регулирование
Задержка пуска 20–30 секунд
Режимы работы
02
Ручной режим
Используется для обслуживания, проверки и тестирования оборудования. Позволяет выполнить локальный контроль без нарушения общей логики безопасности объекта.
Конструктивные особенности
Противопожарное исполнение
Корпус выполняется в красном цвете в соответствии с требованиями к противопожарному оборудованию.
Степень защиты
Стандартное исполнение IP54 с возможностью увеличения до IP65 для более сложных условий эксплуатации.
Климатические исполнения
УХЛ4 — для помещений, УХЛ1 — для уличного размещения, УХЛ2 — для неотапливаемых помещений.
Запрос решения
Подберем шкаф управления под ваш объект
Подготовим конфигурацию шкафа управления дымоудалением и подпором воздуха с учетом схемы объекта, требований по пожарной автоматике, климатического исполнения и логики работы инженерных систем.
