Локальное управление
Управление осуществляется с панели шкафа. Оператор получает быстрый доступ к функциям пуска, остановки, реверса и контролю состояния оборудования, что удобно для обслуживания и наладки.

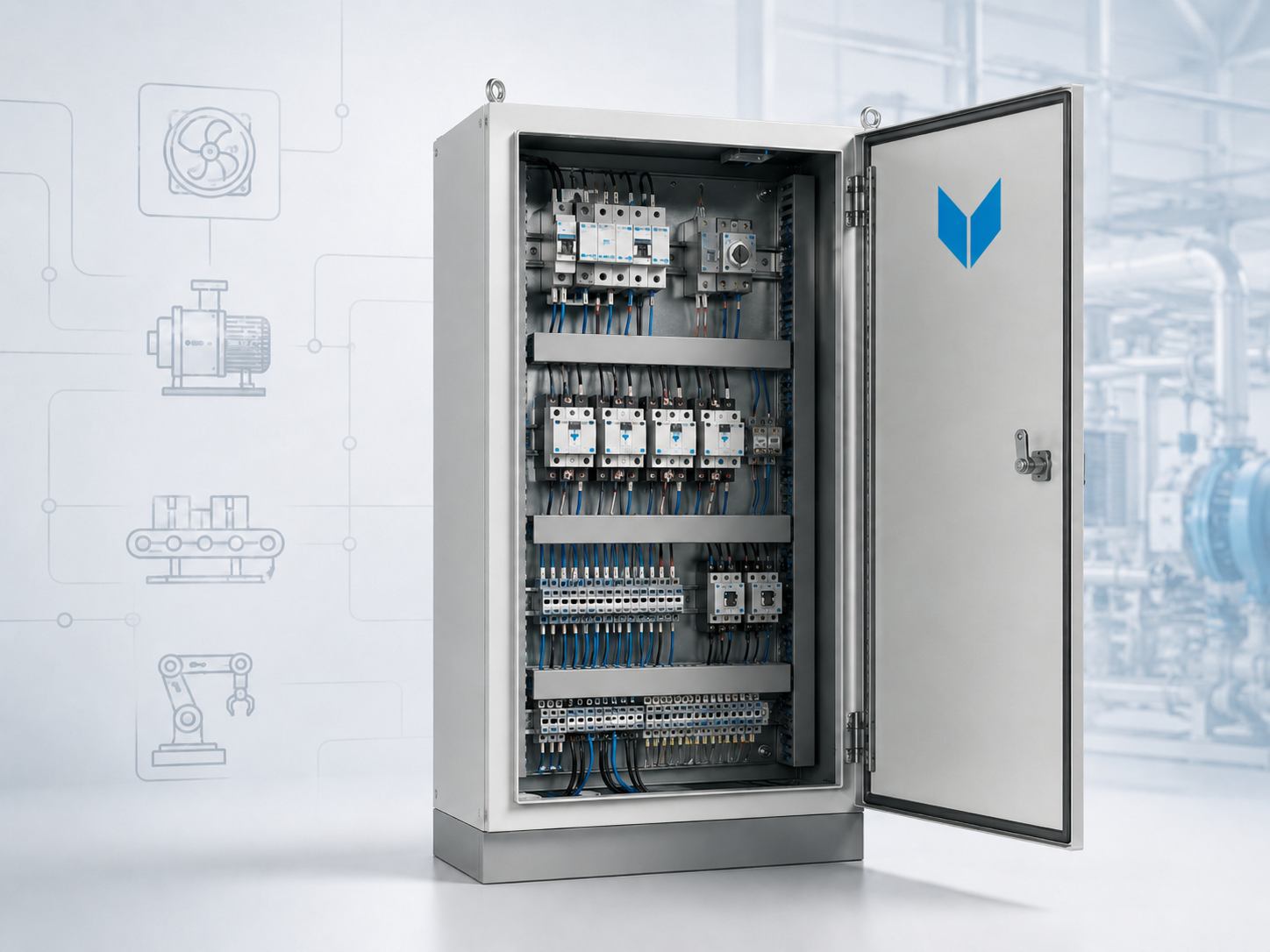

Шкафы управления
с релейной логикой
Надежные решения для прямого пуска и управления асинхронными электродвигателями в системах вентиляции, насосных станциях, конвейерных линиях и другом промышленном оборудовании. Классическая релейно-контакторная схема обеспечивает простоту, отказоустойчивость и понятную эксплуатацию.
220 / 380 / 660 В номинальное напряжение силовой части
24 / 220 В варианты напряжения цепей управления
До 250 А номинальный ток шкафа
До 630 кВт управление приводами высокой мощности
Назначение
Простое и надежное управление электродвигателями без сложной программной логики
Шкафы управления с релейной логикой применяются там, где важны понятная структура схемы, высокая надежность и удобство обслуживания. Решение подходит для пуска, реверсивного управления и защиты электродвигателей в составе инженерных и технологических систем.
Функции и возможности
Что обеспечивает шкаф релейного управления
- Прямой пуск асинхронных электродвигателей
- Реверсивное управление приводами
- Пуск по схеме «звезда / треугольник»
- Локальное управление с панели шкафа
- Дистанционное управление от внешних систем
- Тепловая защита двигателей от перегрузки
- Защита от короткого замыкания автоматическими выключателями
- Контроль фаз: перекос, обрыв и нарушение последовательности
- Защита от пониженного и повышенного напряжения
- Интеграция в системы автоматизации объекта
Технические параметры
Силовое напряжение 220 В / 380 В / 660 В
Цепи управления 24 В / 220 В
Номинальный ток до 250 А
Мощность приводов до 630 кВт
Логика работы релейно-контакторная схема
Исполнение IP54 стандарт / IP65 по запросу
Режимы работы
02
Дистанционное управление
Шкаф принимает внешние команды от системы автоматики или диспетчеризации, передает сигналы состояния и позволяет встроить релейное управление в общую структуру инженерного объекта.
Конструктивные особенности
Степень защиты
Стандартное исполнение IP54 с возможностью повышения до IP65 для более жестких условий эксплуатации.
Климатические исполнения
УХЛ4 — для отапливаемых помещений, УХЛ1 — для уличной установки, УХЛ2 — для неотапливаемых помещений.
Специальные исполнения
Доступны коррозионностойкое исполнение «Н» из нержавеющей стали и взрывозащищенное исполнение «Ex» для специальных объектов.
Запрос решения
Подберем шкаф управления с релейной логикой под ваш объект
Подготовим конфигурацию шкафа с учетом типа электродвигателя, схемы пуска, режима управления, климатического исполнения, состава защит и требований по интеграции в систему автоматики.
